In qualità di fornitore di quadri di tipo fisso, ho assistito in prima persona al ruolo fondamentale che i sistemi di controllo svolgono in questi dispositivi elettrici. I quadri di tipo fisso sono un componente fondamentale nei sistemi di distribuzione dell'energia e il loro sistema di controllo è il centro nevralgico che garantisce la sicurezza, l'efficienza e l'affidabilità dell'intera configurazione. In questo blog approfondirò le varie funzionalità del sistema di controllo nei quadri di tipo fisso.
1. Funzione di protezione
Una delle funzioni principali del sistema di controllo nei quadri di tipo fisso è la protezione. I sistemi elettrici sono soggetti a vari guasti come cortocircuiti, sovraccarichi e condizioni di sottotensione. Il sistema di controllo monitora continuamente i parametri elettrici all'interno del quadro, tra cui corrente, tensione e frequenza.
Quando viene rilevato un guasto, il sistema di controllo attiva i dispositivi di protezione appropriati. Ad esempio, in caso di sovraccarico, il sistema di controllo può inviare un segnale di intervento all'interruttore. Questa azione interrompe il flusso di corrente, prevenendo danni alle apparecchiature e riducendo il rischio di incendi elettrici. Allo stesso modo, in caso di cortocircuito, il sistema di controllo può isolare rapidamente la sezione difettosa, minimizzando l'impatto sul resto della rete di distribuzione elettrica.
La funzione di protezione è fondamentale per mantenere l’integrità dell’impianto elettrico. Non solo protegge il quadro stesso ma salvaguarda anche le altre apparecchiature collegate, come trasformatori, motori e generatori. Garantendo che i guasti vengano rilevati e risolti tempestivamente, il sistema di controllo aiuta a prevenire costosi tempi di inattività e guasti alle apparecchiature.
2. Funzione di monitoraggio
Il sistema di controllo nei quadri di tipo fisso funge anche da strumento di monitoraggio. Fornisce informazioni in tempo reale sullo stato di funzionamento del quadro. Ciò include dati sui livelli di corrente, sull'entità della tensione, sul consumo energetico e sulla temperatura.
Il monitoraggio di questi parametri consente agli operatori di tenere d'occhio le prestazioni del quadro. Ad esempio, monitorando la temperatura dei componenti del quadro, gli operatori possono rilevare potenziali problemi di surriscaldamento prima che causino un guasto. Se la temperatura supera una determinata soglia, il sistema di controllo può emettere un allarme, avvisando gli operatori di intraprendere azioni correttive.
Oltre al monitoraggio in tempo reale, il sistema di controllo può anche memorizzare dati storici. Questi dati possono essere utilizzati per l'analisi e la risoluzione dei problemi. Gli operatori possono rivedere le tendenze prestazionali passate, il che può aiutare a prevedere problemi futuri e pianificare la manutenzione. Ad esempio, se i livelli attuali sono aumentati gradualmente nel tempo, ciò potrebbe indicare una situazione di sovraccarico imminente.
3. Funzione di controllo
Come suggerisce il nome, il sistema di controllo è responsabile del controllo del funzionamento del quadro di tipo fisso. Può controllare l'apertura e la chiusura di interruttori automatici, sezionatori e altri dispositivi di commutazione. Questo controllo può essere manuale o automatico, a seconda dei requisiti del sistema di distribuzione dell'energia.
In una modalità di controllo automatico, il sistema di controllo può rispondere ai cambiamenti nelle condizioni della rete elettrica. Ad esempio, se si verifica un improvviso aumento della domanda, il sistema di controllo può regolare automaticamente il flusso di potenza chiudendo o aprendo determinati interruttori automatici. Ciò aiuta a bilanciare il carico e garantire un'alimentazione stabile.
È disponibile anche il controllo manuale per le situazioni in cui gli operatori devono intervenire direttamente. Ad esempio, durante la manutenzione o gli arresti di emergenza, gli operatori possono utilizzare il sistema di controllo per aprire o chiudere manualmente i dispositivi di commutazione. Il sistema di controllo fornisce un'interfaccia intuitiva che consente agli operatori di eseguire facilmente queste operazioni.
4. Funzione di comunicazione
Il sistema di controllo nei quadri di tipo fisso ha spesso una funzione di comunicazione. Può comunicare con altri dispositivi nella rete di distribuzione dell'energia, come stazioni di monitoraggio remoto, sottostazioni e centri di controllo. Questa comunicazione viene generalmente ottenuta tramite vari protocolli di comunicazione, come Modbus, Profibus o Ethernet.
Comunicando con altri dispositivi, il sistema di controllo può condividere informazioni sullo stato di funzionamento del quadro. Ad esempio, può inviare dati su corrente, tensione e stato di guasto a una stazione di monitoraggio remota. Ciò consente agli operatori della stazione di monitoraggio di avere una visione completa della rete di distribuzione elettrica e di prendere decisioni informate.
Inoltre, il sistema di controllo può ricevere comandi dal centro di controllo. Ad esempio, se è necessario modificare la modalità operativa del quadro, il centro di controllo può inviare un comando al sistema di controllo, che eseguirà quindi le azioni necessarie. Questa funzione di comunicazione migliora l'efficienza e la flessibilità complessive del sistema di distribuzione dell'energia.
5. Funzione diagnostica
Il sistema di controllo nei quadri di tipo fisso ha una funzione diagnostica che aiuta a identificare e risolvere i problemi. Può eseguire autotest sui componenti del quadro e rilevare eventuali anomalie. Ad esempio, può verificare l'integrità degli interruttori automatici, la funzionalità dei relè e lo stato del cablaggio.
Quando viene rilevato un problema, il sistema di controllo può fornire informazioni diagnostiche dettagliate. Queste informazioni possono includere la posizione del guasto, il tipo di guasto e le possibili cause. Gli operatori possono utilizzare queste informazioni per identificare e risolvere rapidamente il problema, riducendo i tempi di inattività del sistema di distribuzione dell'energia.
La funzione diagnostica aiuta anche nella manutenzione preventiva. Monitorando regolarmente lo stato dei componenti del quadro, il sistema di controllo può prevedere quando è probabile che un componente si guasti. Ciò consente agli operatori di programmare la manutenzione in anticipo, sostituendo i componenti difettosi prima che causino guasti gravi.
Evidenziando i prodotti correlati

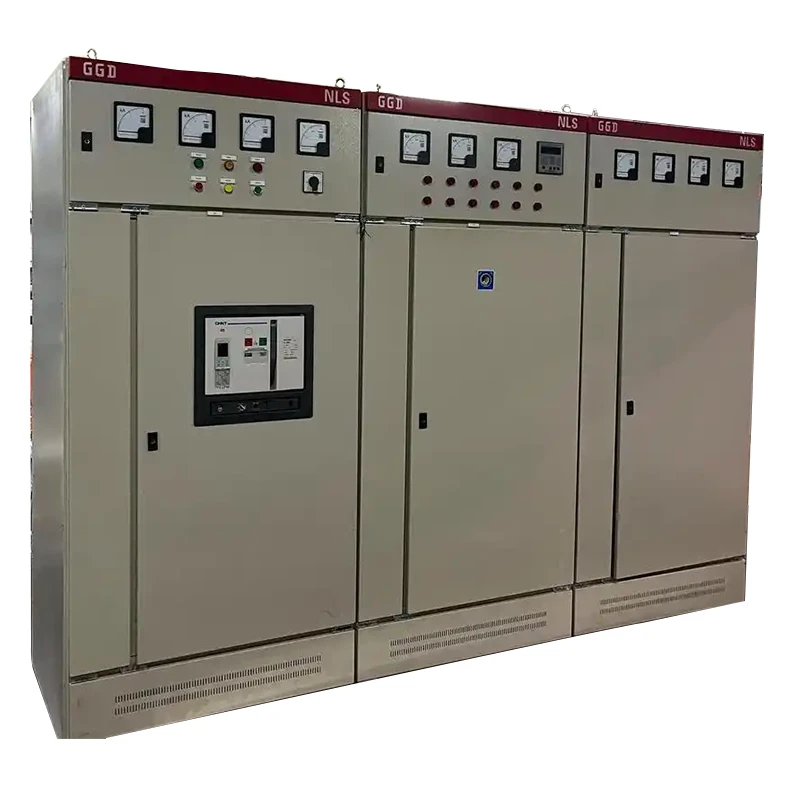

Se sei interessato a esplorare più apparecchiature di distribuzione dell'energia, offriamo anchePannelli ad alta tensione,Quadri a bassa tensione, EArmadio di distribuzione per esterni. Questi prodotti sono progettati per funzionare in armonia con i nostri quadri di tipo fisso, fornendo una soluzione completa per le vostre esigenze di distribuzione dell'energia.
Conclusione e invito all'azione
In conclusione, il sistema di controllo nei quadri di tipo fisso svolge un ruolo fondamentale nel garantire la sicurezza, l'efficienza e l'affidabilità dei sistemi di distribuzione dell'energia. Le sue funzioni, tra cui protezione, monitoraggio, controllo, comunicazione e diagnosi, sono essenziali per il corretto funzionamento del quadro e dell'intera rete elettrica.
Se sei nel mercato dei quadri di tipo fisso o delle relative apparecchiature di distribuzione dell'energia, ti invitiamo a contattarci per una discussione dettagliata. Il nostro team di esperti è pronto ad assistervi nella ricerca della soluzione giusta per le vostre esigenze specifiche. Che tu abbia bisogno di un'installazione su piccola scala o di un sistema di distribuzione dell'energia su larga scala, abbiamo l'esperienza e i prodotti per soddisfare le tue esigenze. Lavoriamo insieme per costruire una rete di distribuzione energetica affidabile ed efficiente.
Riferimenti
- Manuale sulla distribuzione dell'energia elettrica, di TA Short
- Manuale dei quadri elettrici, di vari autori
- Protezione e automazione dei sistemi energetici, di ME El - Hawary
